Автомобиль Mercedes-Benz W163 (Мерседес Бенц 163)

4.32 Снятие и установка задней торцевой крышки, замена заднего сальника коленчатого вала

Снятие и установка задней торцевой крышки, замена заднего сальника коленчатого вала

М612

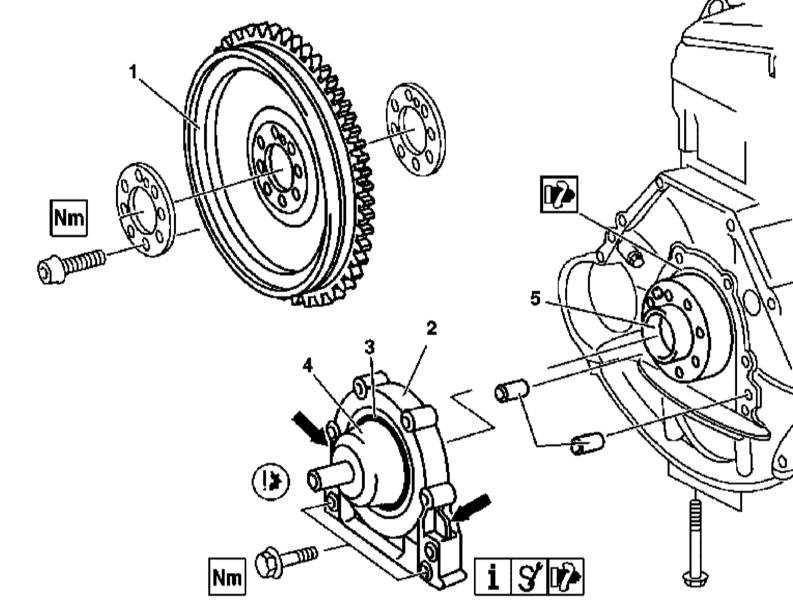

Детали установки задней торцевой крышки/сальника коленчатого вала двигателя серии 612

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки задней торцевой крышки/заднего сальника коленчатого вала на двигателях серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите маховик/приводной диск (1) (см. Раздел Снятие и установка маховика/приводного диска). Выверните крепежные болты и снимите торцевую крышку (2) в сборе с задним сальником коленчатого вала, - поддевайте крышку в указанных стрелками местах, постарайтесь не повредить уплотнительную прокладку поддона картера. Слейте двигательное масло. Отпустите болты крепления поддона и слейте из последнего остатки масла. Тщательно зачистите сопрягаемые поверхности. Установите на место крышку с запрессованным в нее сальником. Если сальник (3) поврежден, крышку следует заменить. Установите заднее уплотнительное кольцо коленчатого вала (5) (сборочная муфта(4)). Установите маховик/приводной диск. Затяните болты крепления поддона. Залейте в двигатель свежее масло. Запустите двигатель и проверьте его на наличие признаков развития утечек.

М628

Детали установки задней торцевой крышки/сальника коленчатого вала двигателя серии 628

1 — Торцевая крышка 2 — Болты 3 — Сальник коленчатого вала 4 — Приводной диск	5 — Шайба 6 — Болт 7 — Блокиратор

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки задней торцевой крышки/заднего сальника коленчатого вала на двигателях серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите трансмиссию (см. Главу Автоматичеcкая трансмиссия). При помощи специального приспособления (7) заблокируйте зубчатый венец приводного диска. Выверните крепежные болты (6) и снимите приводной диск (4) (см. Раздел Снятие и установка маховика/приводного диска). Слейте двигательное масло (см. Главу Системы питания и выпуска отработавших газов). Выверните болты (2) и снимите торцевую крышку (1), аккуратно поддев ее отверткой с плоским жалом в районе установки направляющих втулок. Извлеките старый сальник (3) Тщательно зачистите сопрягаемые поверхности и, посадив на герметик, установите крышку на место. Установите новый сальник (3). Дейтсвуя в порядке, обратном порядку демонтажа, установите на место снимавшиеся компоненты. Запустите двигатель и проверьте его на наличие признаков развития утечек.
