Автомобиль Mercedes-Benz W163 (Мерседес Бенц 163)

4.15 Снятие и установка торцевой крышки, замена заднего сальника коленчатого вала

Снятие и установка торцевой крышки, замена заднего сальника коленчатого вала

М111

Торцевая крышка

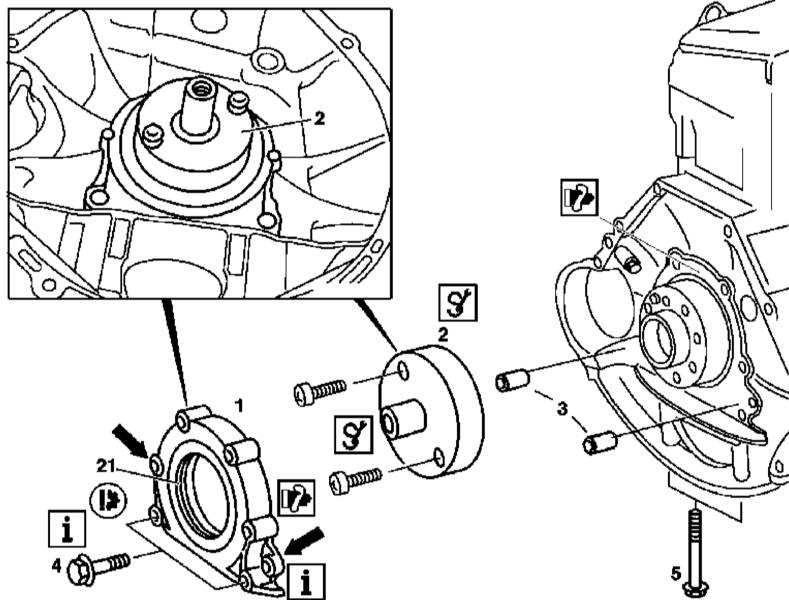

Детали установки торцевой крышки двигателя серии 111

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки торцевой крышки двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите трансмиссию (см. Главу Ручная коробка переключения передач или Автоматичеcкая трансмиссия). На моделях с РКПП снимите сборку сцепления (см. Главу Трансмиссионная линия). Снимите маховик/приводной диск (см. Раздел Снятие и установка маховика/приводного диска). Осмотрите двигатель на наличие признаков утечек, в случае необходимости произведите замену заднего сальника коленчатого вала (см. ниже). Выверните крепежные болты (4 и 5). Поддев за указанные стрелками выступы, отделите торцевую крышку (1) от двигателя. Изучите состояние сальника (21), в случае необходимости произведите его замену (см. ниже). Установка производится в обратном порядке.

Замена сальника

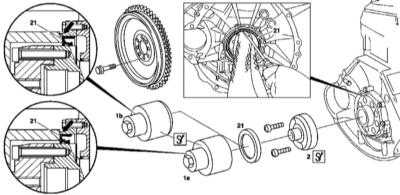

Детали установки заднего сальника коленчатого вала двигателя серии 111

1а — Специальная вставка 1b — Специальная вставка	2 — Специальная вставка 21 — Сальник

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки заднего сальника коленчатого вала двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите торцевую крышку двигателя (см. выше). Поддев отверткой, извлеките задний сальник (21). Запрессуйте новый сальник в НОВУЮ торцевую крышку с задней стороны последней. Действуя в порядке, обратном порядку демонтажа, установите на место снятые компоненты.

М112/113

Торцевая крышка

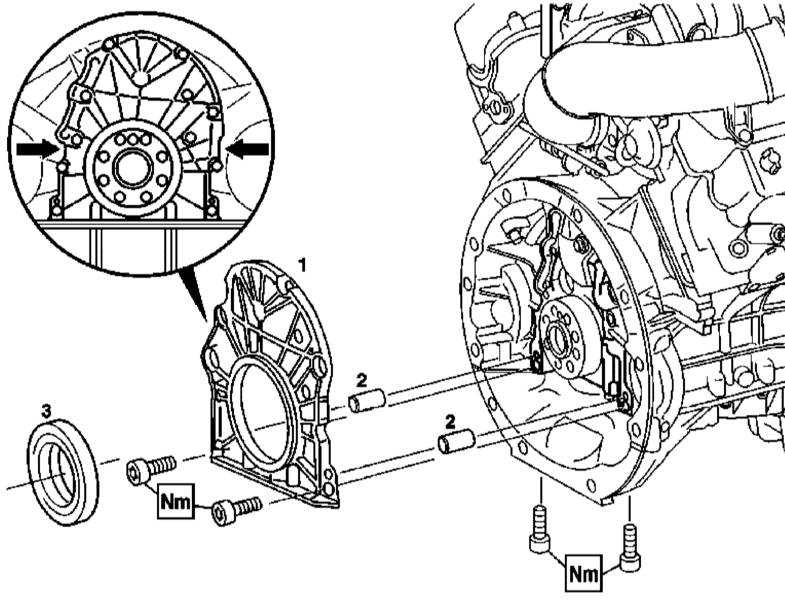

Детали установки торцевой крышки двигателей серий 112 и 113

1 — Торцевая крышка 2 — Направляющие штифты	3 — Сальник коленчатого вала

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки торцевой крышки двигателей серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите трансмиссию (см. Главу Автоматичеcкая трансмиссия). Снимите приводной диск (см. Раздел Снятие и установка маховика/приводного диска). Выверните крепежные болты и снимите торцевую крышку (1), аккуратно поддев ее в указанных стрелками местах. Изучите состояние сальника (3), в случае необходимости замените крышку в сборе с сальником. Установка производится в обратном порядке.

Замена сальника

Детали установки заднего сальника коленчатого вала двигателей серий 112 и 113

1 — Торцевая крышка 2 — Сальник 3 — Приводной диск	4 — Шайба 5 — Болты крепления маховика

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки заднего сальника коленчатого вала двигателей серий 112 и 113 показаны на иллюстрации. Сальник извлечению из торцевой крышки не подлежит и заменяется в сборе с последней (см. выше).
