Автомобиль Mercedes-Benz W163 (Мерседес Бенц 163)

4.30 Снятие и установка выпускного коллектора

Снятие и установка выпускного коллектора

М612

Детали установки выпускного коллектора двигателя серии 612

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки выпускного коллектора двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите первичный каталитический преобразователь (120/1). Снимите турбокомпрессор (110). На моделях с АТ снимите опорный кронштейн направляющей трубки щупа измерения уровня АТ, - трубку не снимайте. Отдайте самоконтрящиеся гайки (4) и снимите выпускной коллектор (1). Самоконтрящиеся гайки крепления выпускного коллектора подлежат замене в обязательном порядке! Проверьте состояние крепежных шпилек, в случае необходимости произведите замену. Тщательно зачистите сопрягаемые поверхности коллектора и блока цилиндров. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку (2).

М628

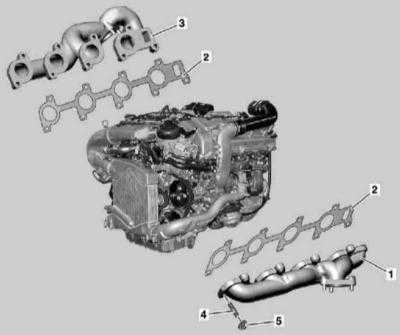

Детали установки выпускных коллекторов двигателя серии 628

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки выпускных коллекторов двигателя серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите соответствующий турбокомпрессор. Отдайте гайки (5) и снимите выпускной коллектор (1/3). Самоконтрящиеся гайки крепления выпускного коллектора подлежат замене в обязательном порядке! Проверьте состояние крепежных шпилек (4), в случае необходимости произведите замену. Тщательно зачистите сопрягаемые поверхности коллектора и блока цилиндров. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку (2).
