4.26 Проверка базового положения балансировочного вала (только двигатели серии 628)

Проверка базового положения балансировочного вала (только двигатели серии 628)

Проверка базового положения балансировочного вала двигателя серии 628
Проверка базового положения балансировочного вала (только двигатели серии 628) Mercedes-Benz W163

1 — Шестерня впускного распределительного вала
2 — Шестерня выпускного распределительного вала
3 — Крышка
3а — Нижний болт

3b — Верхний болт
5 — Пружина
7 — Звездочка балансировочного вала
9 — Установочные метки

Проверка базового положения балансировочного вала двигателя серии 628

Проверка базового положения балансировочного вала (только двигатели серии 628) Mercedes-Benz W163

5 — Пружина
6 — Маркировка

7 — Звездочка балансировочного вала


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Иллюстративный материал по проверке базового положения балансировочного вала на двигателях серии 628 представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Снимите крышки головок цилиндров.
  3. Снимите сборку электрического вентилятора системы охлаждения (см. Главу Системы охлаждения, отопления и воздушного кондиционера).
  4. Выверните нижний болт (3а) крышки (3), - с целью обеспечения доступа к болту проверните коленчатый вал в нормальном направлении.
  5. Приведите поршень первого цилиндра в положение ВМТ.
  6. Выверните верхний болт (3b) и снимите крышку (3).
  7. Снимите центрифугу.
  8. Удостоверьтесь, что натяжитель (9) обеспечивает требуемое усилие натяжения газораспределительной цепи.
  9. Установите на картер крышку (3) и закрепите ее верхним болтом (3b).
  10. Проверните коленчатый вал на два полных оборота в нормальном направлении, вновь приведя поршень первого цилиндра в положение ВМТ.
  11. Снова снимите крышку (3).
  12. Удостоверьтесь в правильности базовой установки распределительных валов (см. Раздел Установка базового положения распределительных валов).

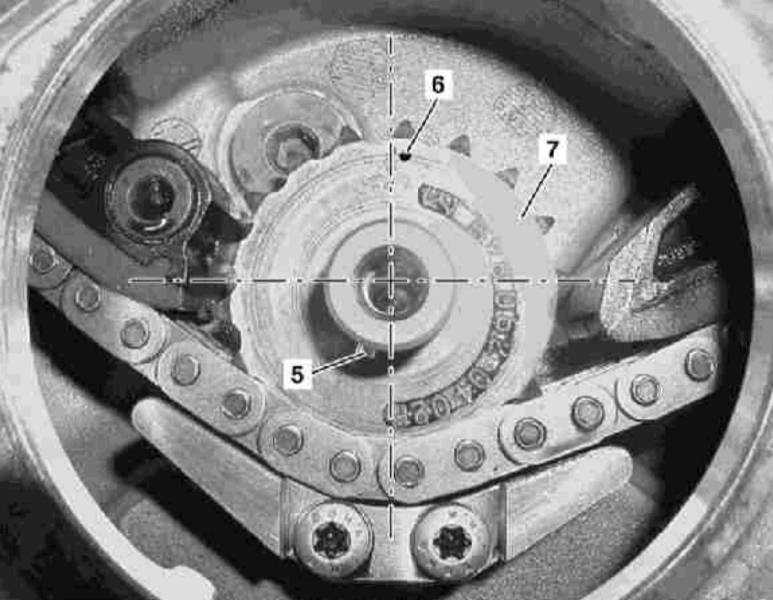

  13. Проверьте правильность базовой установки балансировочного вала, пружина (5) которого должна занимать показанное на снимке положение, а маркировка (6) на звездочке (7) быть слегка смещенной относительно положения «на 12 часов».
  14. Действуя в порядке, обратном порядку демонтажа, установите снимавшиеся компоненты на свои места.
