14.8 Монтажные блоки, элементы систем управления

Монтажные блоки, элементы систем управления

Снятие и установка монтажных блоков

Главный монтажный блок предохранителей/реле/модулей управления

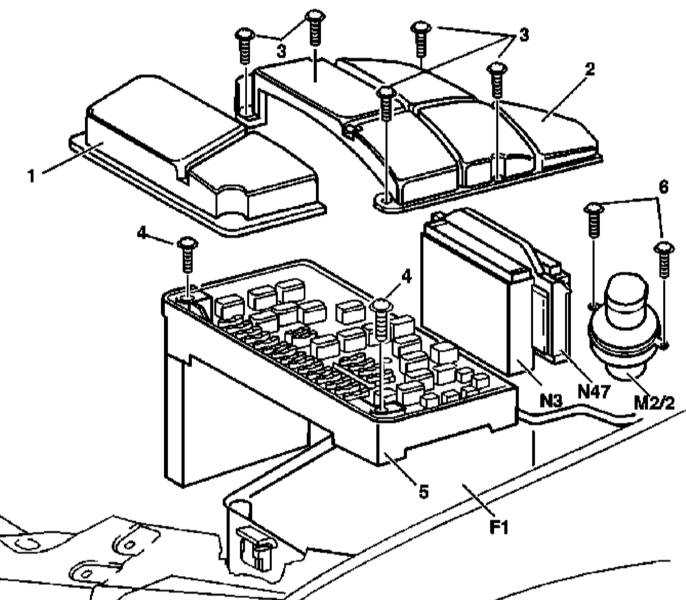

Детали установки главного монтажного блока

Детали установки главного монтажного блока

ПОРЯДОК ВЫПОЛНЕНИЯ

Главный монтажный блок помещается в левой части двигательного отсека и состоит из двух раздельных секций: секции предохранителей/реле и секции модулей управления. Детали установки главного монтажного блока показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки. Откройте капот и зафиксируйте его в вертикальном положении. Отсоедините отрицательный провод от батареи. Отпустите фиксаторы и снимите крышку секции предохранителей (1), - проверьте состояние уплотнительной прокладки, в случае необходимости произведите ее замену. Выверните крепежные винты (3) и снимите крышку секции модулей управления (2), - в случае необходимости замените прокладку. Выверните винты (4) и, подняв вверх, высвободите держатель предохранителей/реле (5). Отпустив фиксаторы и вывернув крепежные винты, рассоедините контактные разъемы электропроводки, и окончательно снимите держатель, - разъемы держателя имеют асимметричную конструкцию, определяющую однозначность их подключения. Снимите модули управления системы впрыска топлива (ME-SFI) и антипробуксовочных систем (ETS/ESP) (см. Раздел Снятие и установка модулей управления). Выверните винты (6). Отсоедините электропроводку от электромотора (М2/2) вентилятора обдува секции модулей управления. Высвободите из модуля предохранителей и реле (F1) и отведите за монтажный блок жгут электропроводки в сборе со своим опорным кронштейном. Снимите крышку слева под панелью приборов, отсоедините от своего рычага и высвободите из монтажного блока сборку приводного троса отпускания защелки замка капота (13). Отдайте крепежные гайки (8). Рассоедините контактные разъемы электропроводки, проходящей через модуль предохранителей/реле и не подключены к соединительной колодке внутри последнего. Оттяните назад жгут электропроводки и высвободите из опорных кронштейнов на монтажном блоке шланги подачи жидкости омывания стекла. Снимите резервуар омывающей жидкости (см. Главу Кузов). Снимите главный монтажный блок. Установка производится в обратном порядке.

Снятие и установка салонного монтажного блока предохранителей и реле

Детали установки салонного монтажного блока

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки салонного монтажного блока в пассажирском ножном колодце показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите крышку справа под панелью приборов, а также боковую панель отделки пассажирского ножного колодца (см. Главу Кузов). Отсоедините от монтажного блока (F2) предохранителей/реле в ножном колодце кабели контуров 30 (1) и 15R (2). Снимите тросовые обвязки (4), - постарайтесь не повредить жгуты электропроводки. Рассоедините и снимите со стойки А контактный разъем (5), - отпустите крепежную гайку с задней стороны разъема и отожмите последний вперед. Рассоедините контактный разъем (6). Отпустите гайку крепления к стойке А шины заземления (W29/2) и отсоедините от массы кабель (3) контура 31. Отдайте пластмассовые гайки (7) и извлеките салонный монтажный блок предохранителей и реле (F2) из правого переднего кожного колодца. Установка производится в обратном порядке, - проследите за правильностью прокалки электропроводки.
