14.34 Снятие, установка и замена ламп противотуманных фар

Снятие, установка и замена ламп противотуманных фар

Детали установки противотуманной фары и ее лампы (версия 1)

1 — Крышка 2 — Болт 3 — Кожух фары 4 — Лампа	5 — Контактный разъем электропроводки 6 — Блокирующий механизм 7 — Рефлектор

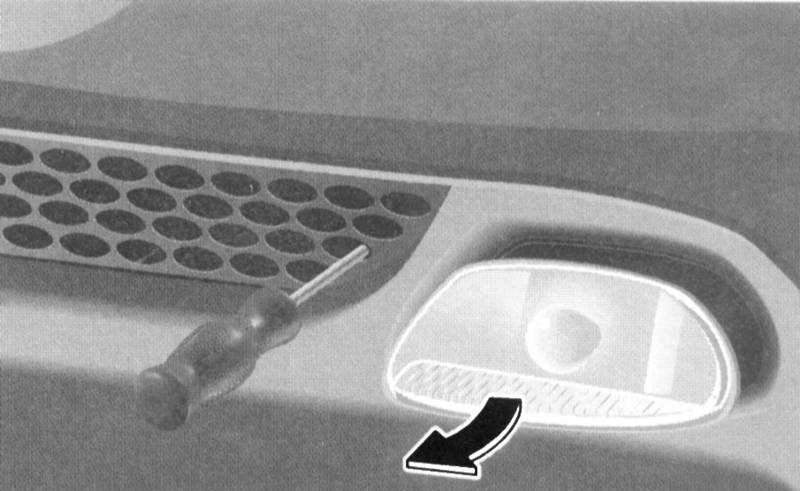

Снятие противотуманной фары (версия 2)

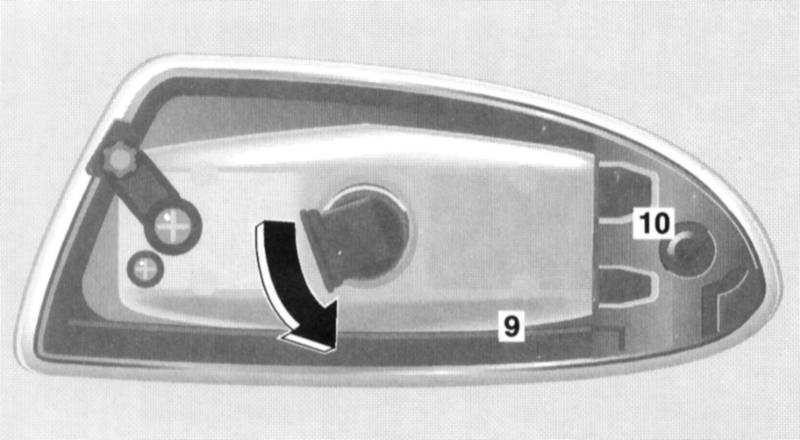

Замена лампы противотуманной фары (версия 2)

9 — Лампа	10 — Стопорные язычки

Соответствующий иллюстративный материал представлен на иллюстрациях, к которой относятся все встречающиеся в тексте ссылки.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки противотуманных фар показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите с бампера крышку (1), - постарайтесь не повредить стопорные язычки. Выверните болт (2). Высвободите сборку противотуманной фары из своего посадочного гнезда в переднем бампере. Установка производится в обратном порядке.

Замена лампы

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите с бампера крышку (1), - постарайтесь не повредить стопорные язычки Повернув против часовой стрелки, снимите кожух противотуманной фары (3). Поддев подходящим клином, высвободите из кожуха рефлектор (7). Рассоедините контактный разъем (5) электропроводки и извлеките лампу (4) с задней стороны рефлектора (7), - постарайтесь не прикасаться к колбе лампы голыми пальцами (правильнее всего будет выполнять работу в чистых хлопчатобумажных перчатках). Установка производится в обратном порядке, - проследите за надежностью защелкивания всех фиксаторов.
